ベーパーチャンバー

VC シリーズ
  • 本シリーズは高い熱伝導性能を持つベーパーチャンバーです。
  • 高密度の熱を素早く広い面積に拡散させ、冷却効果を高めます。

ベーパーチャンバー(VC120)と銅板の温度推移の比較

ベーパーチャンバーとは

Vapor Chamber Structure

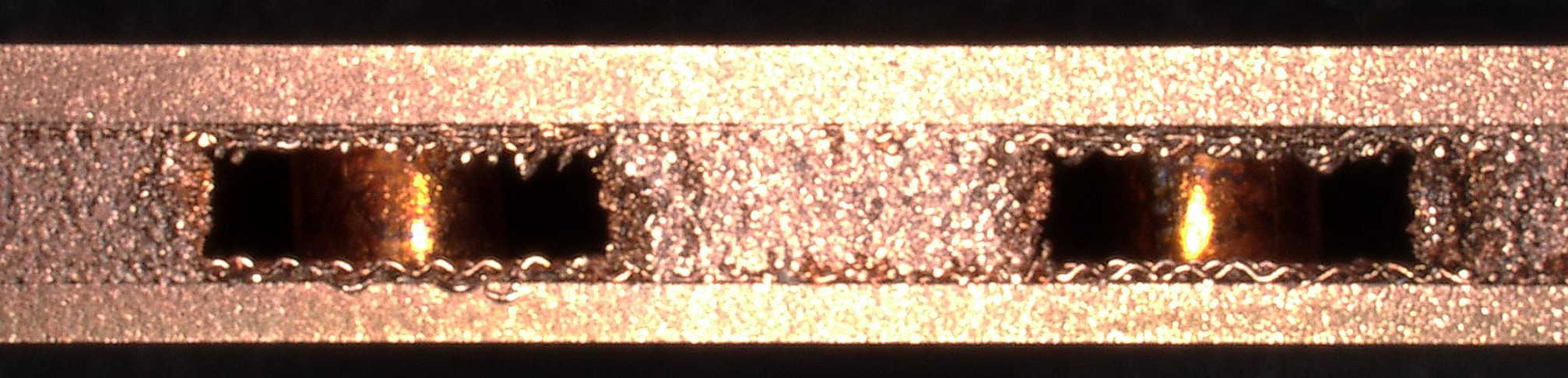

（上記はベーパーチャンバー断面の拡大写真）

ベーパーチャンバーの構造は、銅製の薄肉ケースの内壁に銅の金網が接合され、熱源部に多孔質ウィックが配置されています。内部は真空状態で純水が封入されており、作動流体が蒸発・凝縮を繰り返し、ウィックの毛細管現象で循環することで、効率的に熱を拡散します。

Vapor Chambers

左の動画は、同一サイズ（120mm角 厚さ3mm）の銅とベーパーチャンバーに15x25mmのヒーターを接触させた時の温度分散の様子です。銅に比べてベーパーチャンバー（VC120）の方が、広範囲が均一の温度となり、熱源の温度上昇を抑えていることがわかります。

規格として各種サイズを揃えています。形状等が合わない場合は、営業部までお問合せ願います。

VC series Vapor Chamber

補足

  • 使用温度範囲：10～90℃。
ベーパーチャンバー補足情報

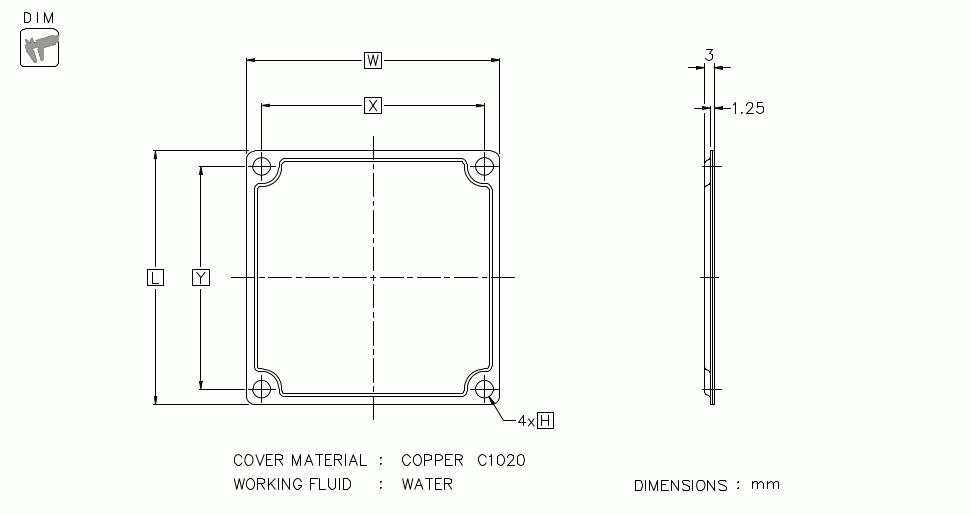

規格 外寸
W x L (mm)		 コーナー
R (mm)		 穴ピッチ
X x Y (mm)		 穴径
⌀H		 重量
(g)		 ダウンロード 納期   /  見積  /   購入
データ シート その他
80 x 80 2.8 70 x 70 5.5 87.3 catalog RoHS REACH DXF
90 x 90 80 x 80 114.3 catalog
100 x 100 90 x 90 142.5 catalog
120 x 120 110 x 110 203.4 catalog
106 x 70 96 x 60 5.9 101.1 catalog
60 x 60 10 49 x 49 2.8 49.1 catalog
70 x 70 59 x 59 68.2 catalog
80 x 80 69 x 69 87.2 catalog
90 x 90 79 x 79 114.2 catalog
100 x 100 89 x 89 142.4 catalog
120 x 120 109 x 109 203.3 catalog
/measurement data mark

計測設定 1 (ヒーター直付け / 水冷)

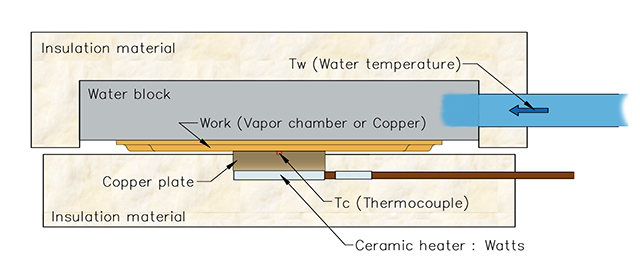

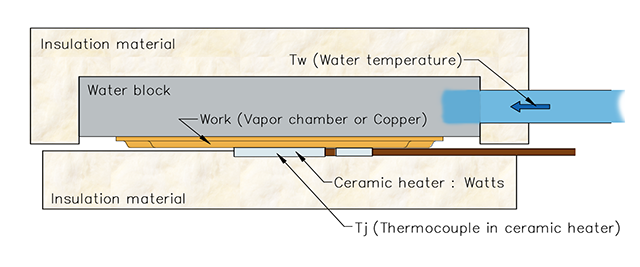

Vapor Chamber Measurement Setup
熱電対を取り付けたヒーターの上にベーパーチャンバーを置き、その上面を水冷ブロックで冷却。熱抵抗値は、水の流入温度に対するヒーターによる温度上昇に基づいて定義。各境界面には、熱伝導性グリスを塗布。
熱抵抗値 (°C/W) : (Tj - Tw) / WATTS
モデル 電力(W)
100 200 400
VC80 0.094 0.088 0.08
VC90 0.079 0.074 0.069
VC100 TBD TBD TBD
VC120 0.078 0.073 0.066
VC106x70 0.091 0.086 0.077
ベーパーチャンバー
無し		 0.104 0.099 0.094

熱源サイズ : 15 x 25 (mm), 流量 4.0 (L/min)

計測設定 2 (ヒーター直付け / 空冷)

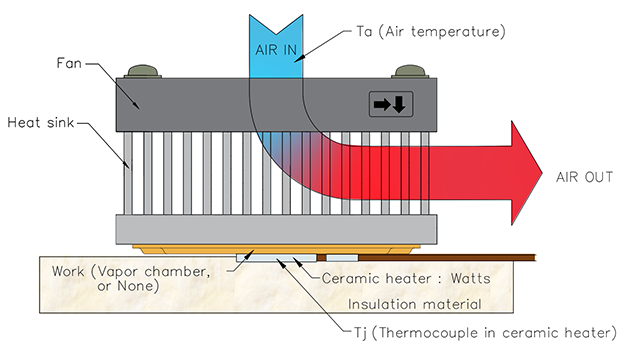

Vapor Chamber Measurement Setup
熱電対を取り付けたヒーターの上にベーパーチャンバーを置き、その上面をFAN付きヒートシンクで冷却。熱抵抗値は、FANの上部から流入する大気温に対するヒーターによる温度上昇に基づいて定義。各境界面には、熱伝導性グリスを塗布。
熱抵抗値 (°C/W) : (Tj - Ta) / WATTS
モデル (組み合わせ) 電力(W)
ヒートシンク ベーパー
チャンバー		 ファン 55 100
*1 FH10040A 　(アルミ製) VC90 M92P 0.404 0.384
*2 FHC10040A 　(銅埋込) なし 0.494 0.489
*3 FH10040A 　(アルミ製) 0.610 0.609

熱源サイズ : 12 x 12 (mm)

*1 カスタム仕様 FH10040A (ベース厚 4mm + ベーパーチャンバー 3mm = 7mm)

*2 標準仕様 FHC10040A (ベース厚 7mm)

*3 標準仕様 FH10040A (ベース厚 7mm)


モデル (組み合わせ) 熱抵抗値
ヒートシンク ベーパー
チャンバー		 TIM 電力 (°C/W)
*1 LPD80-30B VC60-H TPCM5125 90 0.404
VC70-H 0.376
VC80-H 0.351
*2 LPD80-30B なし なし 0.599
*3 UB80-30B VC60-H TPCM5125 110 0.339
VC70-H 0.296
VC80-H 0.278
*4 UB80-30B なし なし 0.520

熱源サイズ : 12 x 12 (mm)

ファン: AFB0812SH

*1 カスタム仕様 LPD80-30B (ベース厚 2mm + べーパーチャンバー 3mm = 5mm)

*2 標準仕様 LPD80-30B (ベース厚 5mm)

*3 カスタム仕様 UB80-30B(ベース厚 2mm + べーパーチャンバー 3mm = 5mm)

*4 標準仕様 UB80-30B (ベース厚 5mm)


熱抵抗値(°C/W) : (Tj - Ta) / WATTS
モデル (組み合わせ) サーマルシート・グリス
ヒートシンク ベーパー
チャンバー		 TPCM5125 *3 YG6260 G751
*1 FS12040W VC60-H 0.260
VC80-H 0.204
VC90-H 0.185
VC100-H 0.181 0.185 0.176
VC120-H 0.173 0.166
*2 FS12040W なし 0.432

熱源サイズ : 12 x 12 (mm)

電力 : 120 W

*1 カスタム仕様 FS12040W(ベース厚 4mm + べーパーチャンバー 3mm = 7mm)

*2 標準仕様 FS12040W (ベース厚 7mm)

*3 シリコンオイルコンパウンド
