LPDH70S SPECIFICATION & THERMAL DATA

規格名称の形式 :
LPDH70S-
B
-
line
ヒートシンク
 記号全高(h)
1515 mm
2020 mm
2525 mm
段付きネジ & スプリング
段付きネジ スプリング
  記号 品番 品名 記号 品番・品名
無記号 無し 無し 無記号 無し
-- -------- -------- -- --------
サーマルインターフェース
 記号品番品名
無記号 無し 無し
-- --

サーマルインターフェースは、貼り付けしての納入となりますが、セパレータを剥がす際 シートが一緒に剥がれてしまうことがあります。 これはシートの特性上発生する可能性があり、貼り付けしての納入はお客様の利便性を考慮した「仮貼り付け」という位置づけでのサービスとなります。 剥がれの現象については以下の資料(項目:4)を参考に、使用前に再加圧することを推奨致します。
貼り付け納入についてはこちらをご了承頂いた上のでご利用をお願い申し上げます。

保管および使用時注意事項

  • スプリングなどの単品購入は各リンク先より行ってください。
  • スプリング選定については、こちらを参照してください。
  • サーマルインターフェースの注意事項についてはこちらを参照してください。

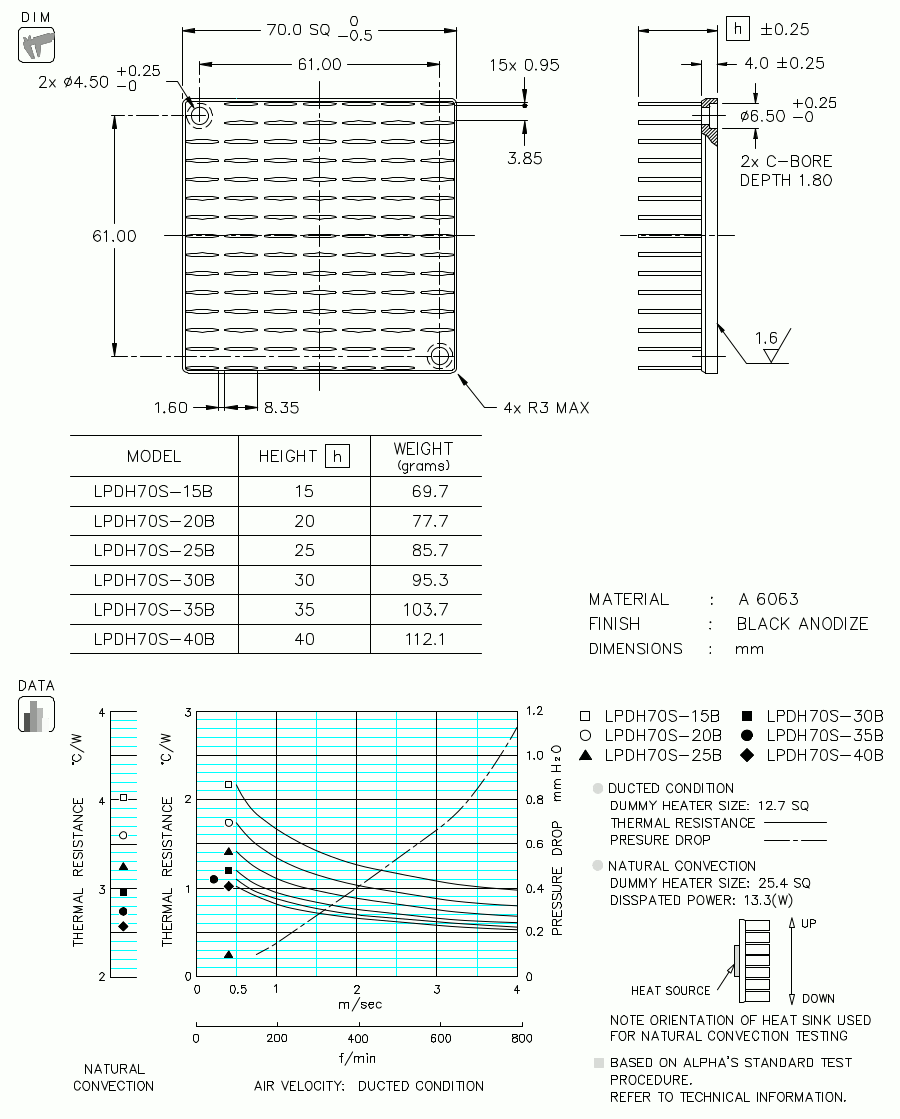

寸法・性能表 推奨キープアウトエリア

USE HEX NUTS M3x0.5

拡大表示

拡大表示

USE CUSTOM BACKING-PLATE

拡大表示

SHOULDER-SCREW/RETAINING RING E-2.5
