基板穴径2.50mm用プッシュピン・ヒートシンク規格化のお知らせ
発行日：2019年04月15日

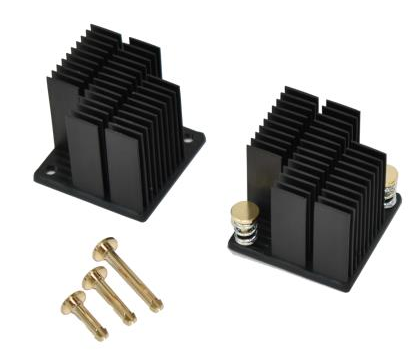

電子回路基板（PCB）の高集積度化が進み、ヒートシンクをできる限り少ない面積で固定することが エンジニアに求められています。 アルファではこの課題を克服するため、基板穴径2.50mm用のプッシュピン、およびヒートシンクを規格化しました。
新しいプッシュピンは、わずかな面積（φ2.50mm）で確かな取り付けを可能としており、従来のプッシュピン同様、簡単に取付できます。 また、プッシュピンの長さは6種類あり、標準スプリングと組み合わせることで、PCB厚・チップ厚等の使用環境に応じた適切な荷重を加えることが可能です。
今回、ヒートシンクは、圧力損失が少ないLPDシリーズと、フィンを高密度に搭載した高性能なUBシリーズから、それぞれ
30x30mm, 35x35mm サイズの製品を規格化しました。
今後、順次新しいプッシュピンを使用可能なヒートシンクを規格化していく予定です。
今回新たに追加された規格
プッシュピン:
| 規格名称 | 基板穴径 (mm) | プッシュピン長さ (mm) |
|---|---|---|
| PIP2.5x9 | 2.50 | 9 |
| PIP2.5x10 | 10 | |
| PIP2.5x11 | 11 | |
| PIP2.5x12 | 12 | |
| PIP2.5x14 | 14 | |
| PIP2.5x18 | 18 |
| 規格名称 | 基板穴径 (mm) | ベースサイズ (mm) | 全高 (mm) | 穴ピッチ (mm) |
|---|---|---|---|---|
| LPDM30 | 2.50 | 30 x 30 | 8, 10, 12, 15, 20, 25 | 23 x 23 |
| LPDH30 | ||||
| LPDM35 | 35 x 35 | 28 x 28 | ||
| LPDH35 | ||||
| UBM30 | 30 x 30 | 23 x 23 | ||
| UBH30 | ||||
| UBM35 | 35 x 35 | 28 x 28 | ||
| UBH35 |
ご注文受付、商品の発送について
オンラインショッピング での注文受付、商品の発送は 2019年 4月 15日 より開始しました。
