UBR45

UBR45 SPECIFICATION & THERMAL DATA

規格名称 :
UBR45-
{{boxModelName.HSHEIGHT}}
{{boxModelName.PCBDIA}}
-
{{boxModelName.PIP}}
{{boxModelName.SPR}}
{{boxModelName.TIM}}
catalog 3D CAD RoHS REACH
Step 1 : Select heat sink height
Step 2 : Select pushpin dia
Step 3 : Select pushpin and spring
Step 4 : Select TIM
ヒートシンク( 全高 h )
基板穴径
  プッシュピン スプリング
{{INP.PIPNAME}} {{INP.SPRNO}}
サーマルインターフェース
注意事項

サーマルインターフェースは、貼り付けしての納入となりますが、セパレータを剥がす際 シートが一緒に剥がれてしまうことがあります。 これはシートの特性上発生する可能性があり、貼り付けしての納入はお客様の利便性を考慮した「仮貼り付け」という位置づけでのサービスとなります。 剥がれの現象については以下の資料(項目:4)を参考に、使用前に再加圧することを推奨致します。
貼り付け納入についてはこちらをご了承頂いた上のでご利用をお願い申し上げます。

保管および使用時注意事項

  • プッシュピン、スプリングなどを単品購入する場合は各リンク先より行ってください。

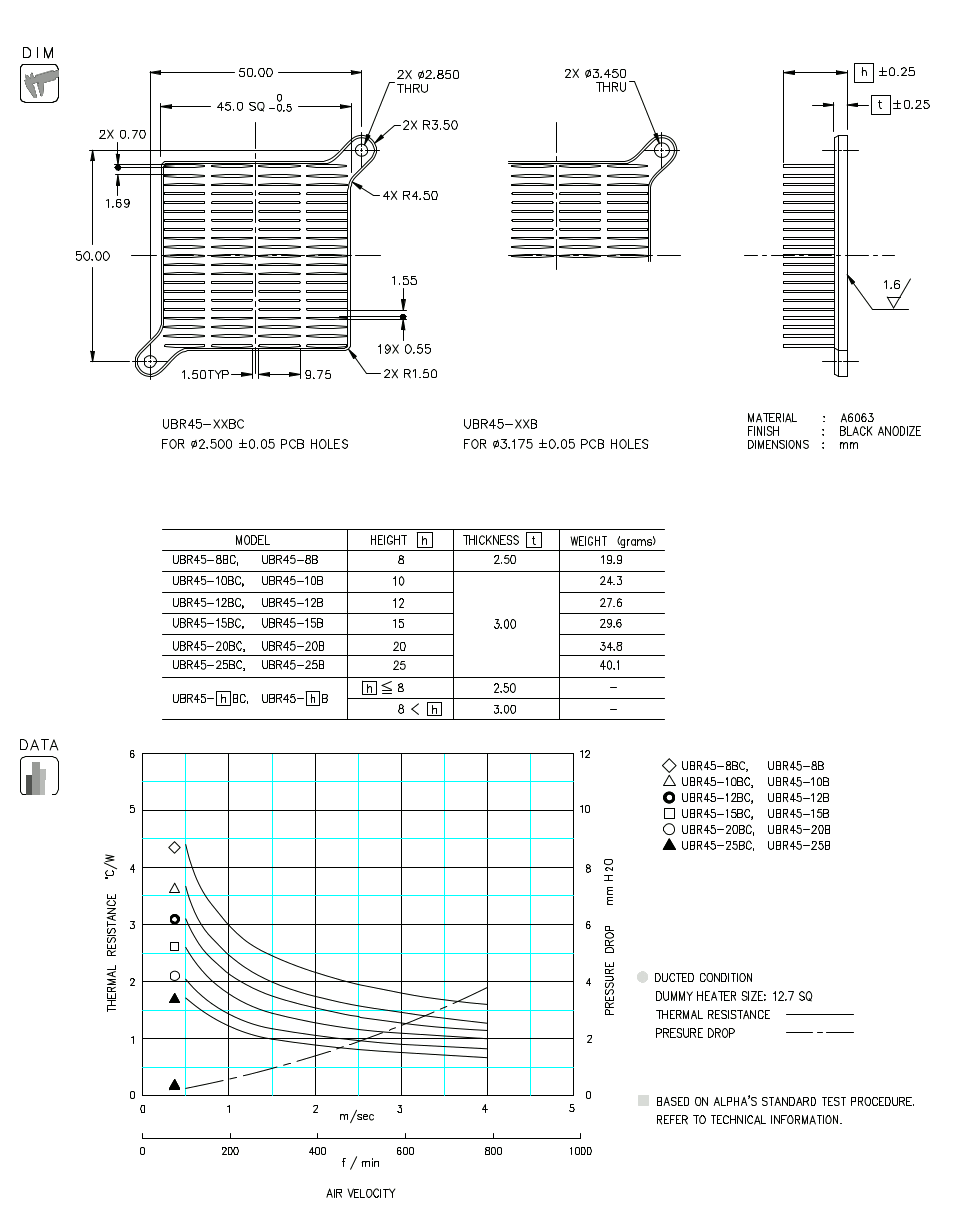

寸法・性能表 推奨キープアウトエリア
