オンラインカタログ　-　UBC80

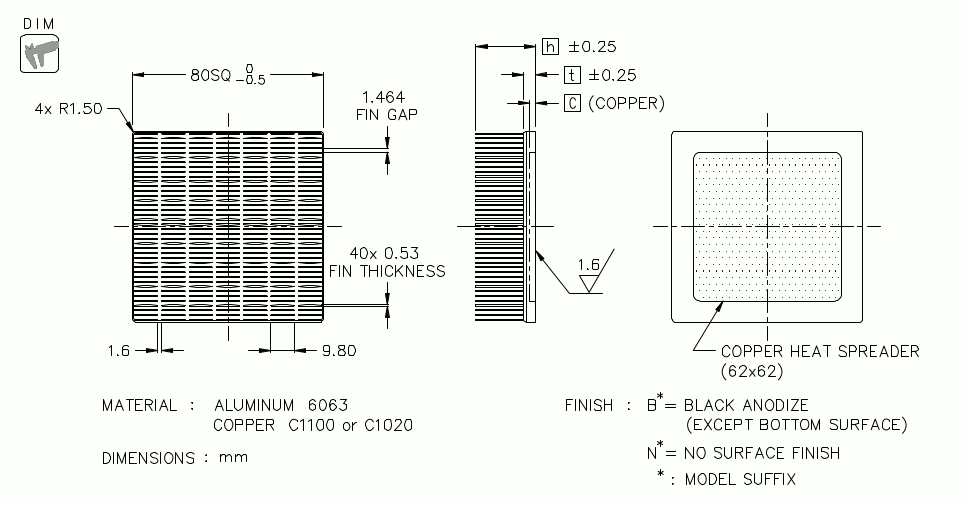

規格名	全高 h (mm)	ベース厚 t (mm)	銅板厚 c (mm)	表面処理(FINISH) B ⁄ N アルファでは、外観や耐腐食性の向上の為に、多くの規格品に対してアルマイトを標準の表面処理として提案しています。しかしながら、サーバー等の筐体内においては腐食が必ずしも大きな問題にならないケースも多いこと、また、特に銅付きヒートシンクに対しては大きなコスト削減が可能になること等から、表面処理無し品もオプションとして提案しています。（※但し、銅付きヒートシンクは、いずれのオプションであっても、熱源との接触面であるベース面は表面処理無しとなります）表面処理無し品は、EMI対策の一つとして採用されることもあります。詳しくは「EMI対策とヒートシンク設計」を参照ください。閉じる	重量 (g)	ダウンロード	納期 / 見積 / 購入	オプション
UBC80-10B	10	4.0	(2.0)	B*	136.6		STEP	IGES	取付方法選択追加工指定最小発注数：1個標準納期：7-10日 ※更に特急対応いたします
UBC80-10N	N*
UBC80-12B	12	4.5	(2.5)	B*	162.2	STEP	IGES
UBC80-12N	N*
UBC80-15B	15	B*	172.5	STEP	IGES
UBC80-15N	N*
UBC80-20B	20	B*	189.8	STEP	IGES
UBC80-20N	N*
UBC80-25B	25	B*	207.1	STEP	IGES
UBC80-25N	N*

表面処理(FINISH)
B ⁄ N

アルファでは、外観や耐腐食性の向上の為に、多くの規格品に対して
アルマイトを標準の表面処理として提案しています。

しかしながら、サーバー等の筐体内においては腐食が必ずしも大きな問題にならないケースも多いこと、また、特に銅付きヒートシンクに対しては大きなコスト削減が可能になること等から、表面処理無し品もオプションとして提案しています。

（※但し、銅付きヒートシンクは、いずれのオプションであっても、熱源との接触面であるベース面は
表面処理無しとなります）

表面処理無し品は、EMI対策の一つとして採用されることもあります。
詳しくは「EMI対策とヒートシンク設計」を参照ください。

閉じる
