ヒートシンク接合品
ヒートシンク接合サービス
- ヒートシンク同士を摩擦攪拌溶接(FSW:Friction Stir Welding)で接合します。
- 最大サイズ：400x190(mm)
- 標準納期1週間・1個から対応
- 穴あけ、ネジ穴加工など追加工も対応しています。
最大サイズ以上、あるいは異なるヒートシンクフィンパターンでの接合が必要な場合、営業部へお問合せ願います。
接合方法
摩擦攪拌接合は、回転工具との摩擦によって、周囲の材料が高温に加熱され、軟化し、塑性流動をすることで素材を接合する方法です。
他の接合方法に比べて、エネルギー効率が高く、接合部の品質が安定しているという特長があります。

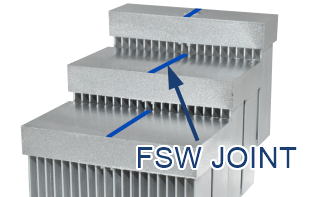

右の写真は溶接線（FSW JOINT）に対して垂直方向に切断した断面を撮影したものですが、断面に明らかなボイド（空洞）は認められないことが分かります。

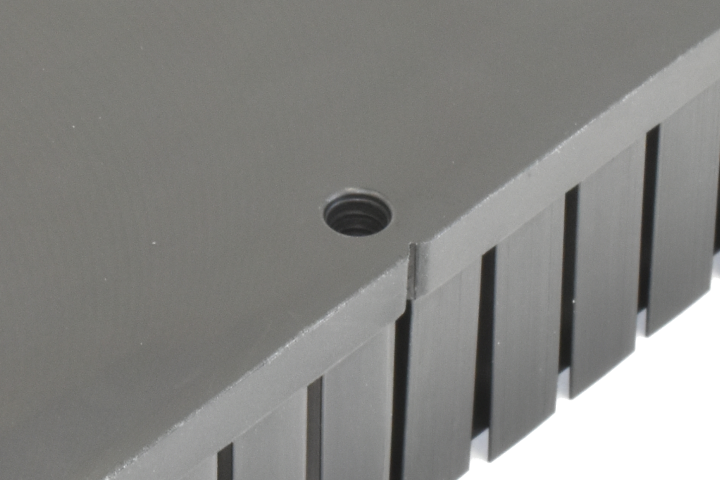

接合されたヒートシンクには、FSW加工痕として円錐状の穴形状が端に残ります(右写真参照)。
接合部の性能への影響

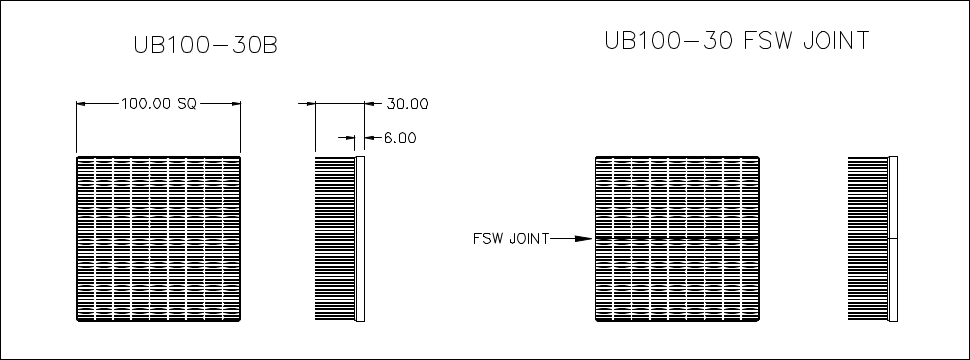

下記は、100x100x30mm サイズのヒートシンク（UB100-30B）と、それを二つに分割した後にFSWで接合した製品との、比較性能試験の結果です。 性能差はほぼ無いことが分かります。
| サンプル名 | m/sec | 0.5 | 0.8 | 1 | 1.2 | 1.5 | 2 | 2.5 | 3 | 4 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| UB100-30B | (℃/W) | 0.586 | 0.430 | 0.373 | 0.340 | 0.306 | 0.275 | 0.257 | 0.245 | 0.227 | |
| UB100-30 FSW JOINT | 0.588 | 0.431 | 0.375 | 0.342 | 0.308 | 0.276 | 0.258 | 0.246 | 0.228 |
規格サイズ
- Eメール/Fax での注文を受け付けています。
- 単価(税込)はシリーズ、全高、表面処理に関わらず下記のとおりです。
推奨サイズの場合
(推奨サイズは各カタログページでご希望サイズを入力の上、ご確認願います)
| 数量 | １～ | ３～ | ５～ | １０～ | ３０～ | ５０～ | １００～ |
|---|---|---|---|---|---|---|---|
| 2個 接合品 | 24,558 円 | 10,258 円 | 7,398 円 | 5,253 円 | 3,823 円 | 3,537 円 | 2,990 円 |
| 4個 接合品 | 27,666 円 | 13,365 円 | 10,505 円 | 8,360 円 | 6,930 円 | 6,644 円 | 5,787 円 |
推奨サイズ以外の場合
| 数量 | １～ | ３～ | ５～ | １０～ | ３０～ | ５０～ | １００～ |
|---|---|---|---|---|---|---|---|
| 2個 接合品 | 25,108 円 | 10,762 円 | 7,726 円 | 5,452 円 | 3,934 円 | 3,632 円 | 3,071 円 |
| 4個 接合品 | 28,766 円 | 14,373 円 | 11,161 円 | 8,758 円 | 7,152 円 | 6,833 円 | 5,950 円 |
W ≤ 100 |
100 < W < Wmax | |
|---|---|---|
| L ≤ 100 |
|
|
| 100 < L ≤ Lmax |
|
|
| 規格名 | 接合前規格 | Lmax | Wmax | 全高 |
|---|---|---|---|---|
| JLP2B | LPD100 | 179.4 | 191.9 | 12 - 40 |
| JLP4R | LPD70130 | 240.6 | 132.3 | 12 - 40 |
| JLPB6 | LPD13070 | 119.8 | 253.3 | 12 - 40 |
| JMD1N | MD100 | 179.4 | 193.0 | 12 - 40 |
| JUL0A | ULP100 | 179.2 | 193.8 | 12 - 25 |
| JL-02 | L100 | 177.3 | 192.6 | 12 - 40 |
| JLT0P | LT70130 | 235.2 | 133.7 | 12 - 40 |
| JLT0H | LT13070 | 116.5 | 255.0 | 12 - 40 |
| JUB1P | UB100 | 177.3 | 195.2 | 12 - 25 |
| JUB2Z | UB13070 | 116.3 | 256.6 | 12 - 25 |
| JN-02 | N100 | 188.8 | 188.8 | 12 - 40 |
| JN-14 | N13070 | 129.3 | 249.4 | 12 - 40 |
| JS-18 | S20100 | 187.3 | 191.2 | 12 - 40 |
