QSZクリップ

はじめに

QSZ

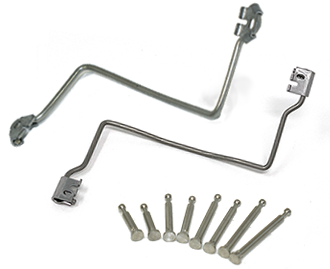

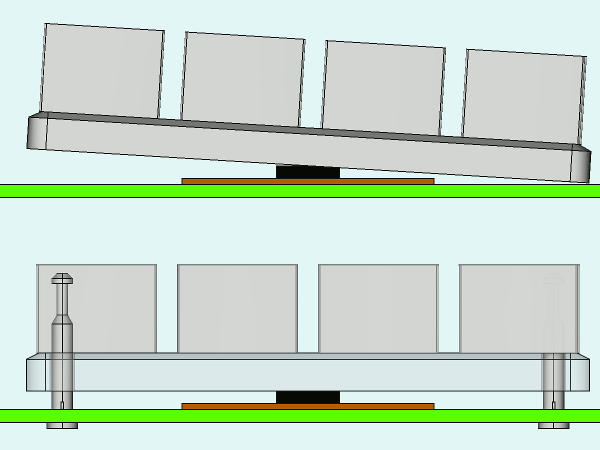

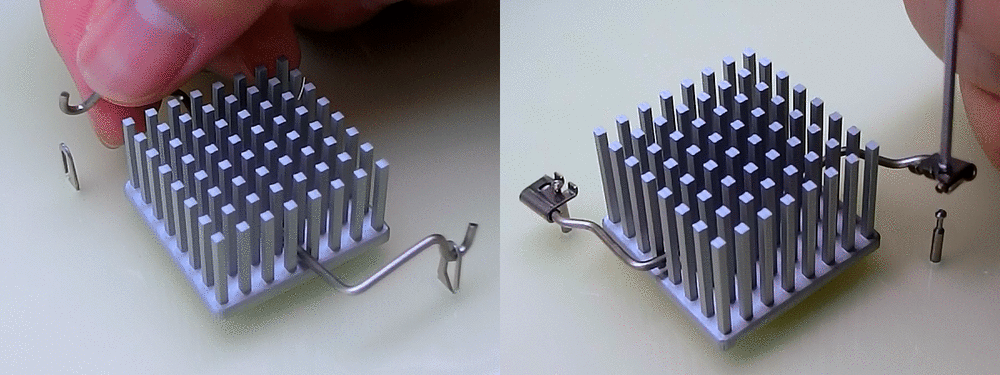

ボード上にアンカーピン(写真左)を配置し、QSZクリップ(写真右)を使いヒートシンクを固定する方法です。ボードによりコンポーネントの配置が異なるため、 下記情報を参照のうえ、適切なヒートシンク、アンカーピン、QSZクリップをご選択ください。

QSZクリップ アンカーピン

Index

取り付け手順

ヒートシンク取付手順のガイダンスです。

左のメニューをクリックすると、取付手順が表示されます。

1.アンカーピンを挿入

1. 基盤裏面より、治具等を用いてアンカーピンを挿入します。

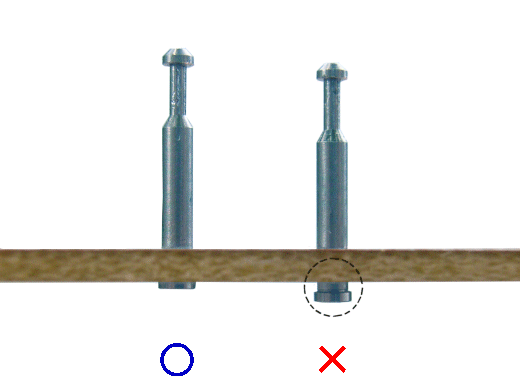

1-1.アンカーピンの挿入状態

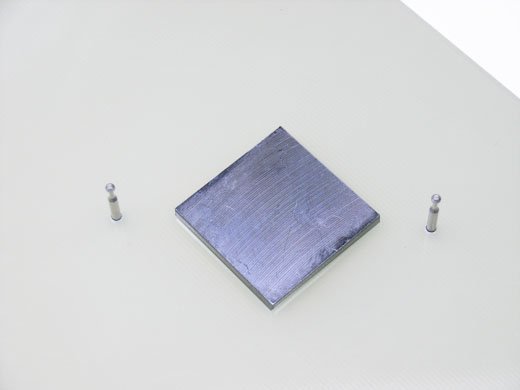

1-1. アンカーピンを根元まで挿入します。

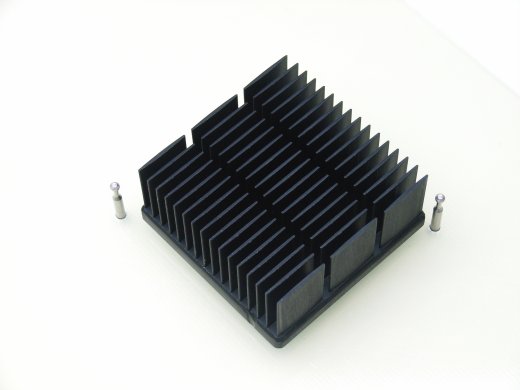

2.ヒートシンクを設置

2. ヒートシンクをCHIPの上に置きます。

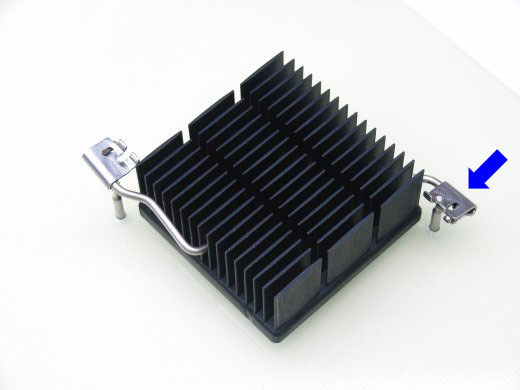

3.クリップの組み付け

3. 片側のフック(U部)をアンカーピンに取り付けます。(矢印の方向より取り付けます。)

4.反対側を取り付け

4. 反対側のクリップの組み付けを行います。

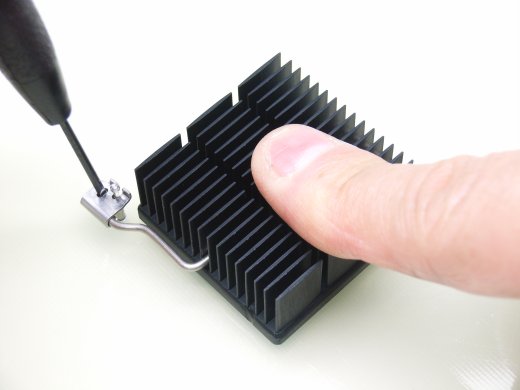

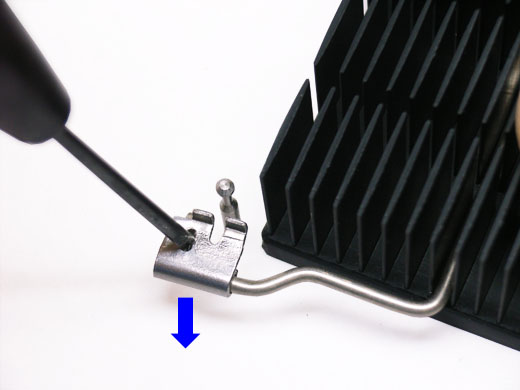

4-1.フックを押し下げる

4-1. ヒートシンクの上に指を添えたまま、アンカーピンの横にフックを押し下げます。

4-2.フックをスライドし固定

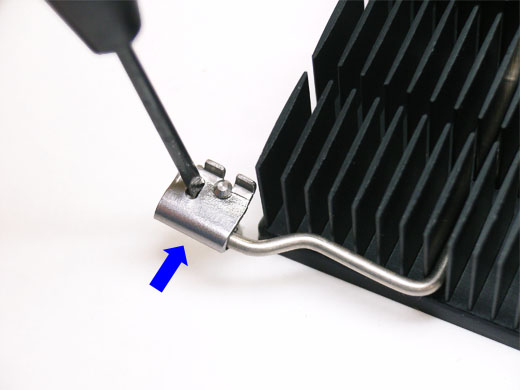

4-2. そのままフックをアンカーピンに向かってスライドさせます。

5.固定完了

5. 固定完了



トップへ戻る

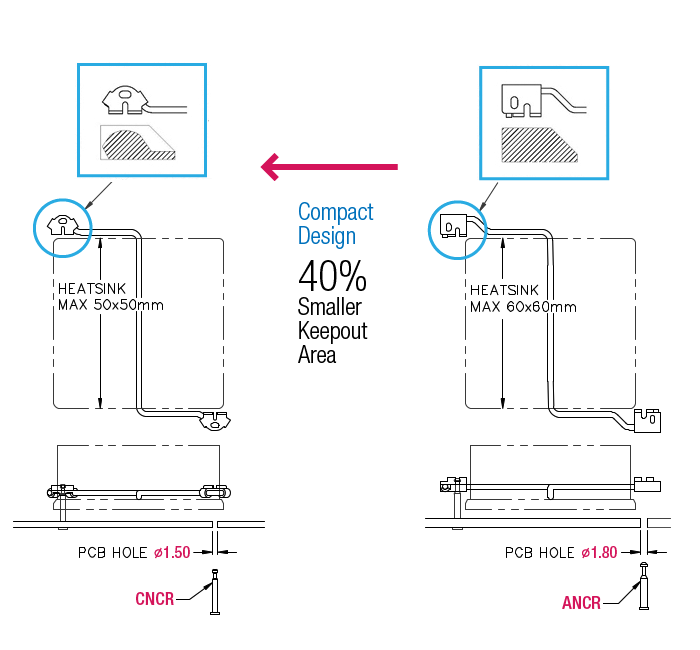

QSZクリップの種類とアンカーピンの配置

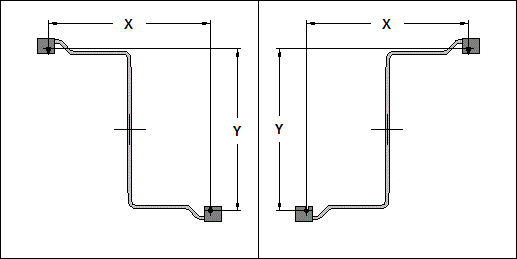

アンカーパターン

下記の QSZクリップを標準規格として販売しております。アンカーパターンをご確認の上、適切なクリップをご選択ください。また、これからボードの設計をされる方も、対応するパターンに従ってボード上にアンカーピンを配置することで、各クリップをお使いいただくことが出来ます。
適切なアンカーピンの位置は、熱源の高さ 、 ヒートシンクベース厚やフィン間のギャップ等の諸条件によって異なるため、実装にてご確認されることをお奨めします。なお、企業様向けにカスタムのクリップも製作しております。
QSZクリップ 規格 対応するアンカーパターン 図面ダウンロード
3D CAD
QSZ39X39 Anchor Position:39x39 DXF file (22KB)
PDF file (41KB)
QSZ39X39R Anchor Position:39x39R DXF file (22KB)
PDF file (43KB)
QSZ44X44 Anchor Position:44x44 DXF file (22KB)
PDF file (40KB)
QSZ44X44R Anchor Position:44X44R DXF file (22KB)
PDF file (43KB)
QSZ49X49 Anchor Position:49X49 DXF file (22KB)
PDF file (41KB)
QSZ49X49R Anchor Position:49X49R DXF file (23KB)
PDF file (43KB)
QSZ54X54 Anchor Position:54X54 DXF file (23KB)
PDF file (41KB)
QSZ54X54R Anchor Position:54X54R DXF file (23KB)
PDF file (45KB)
QSZ58X58 Anchor Position:58X58 DXF file (23KB)
PDF file (42KB)
QSZ58X58R Anchor Position:58X58R DXF file (23KB)
PDF file (46KB)
QSZ64X64 Anchor Position:64X64 DXF file (23KB)
PDF file (42KB)
QSZ64X64R Anchor Position:64X64R DXF file (23KB)
PDF file (47KB)

トップへ戻る

アンカーピンの種類

アンカーピンを ANCR-11 / ANCR-13 からご選択頂けます。

アンカーピン
規格名称 図面・仕様 ダウンロード
3D CAD
詳細
ANCR-11 DXF file (13KB)
PDF file (30KB)
  • ハンダ付け不要
ANCR-13 DXF file (13KB)
PDF file (32KB)

QSZクリップとヒートシンクとの組み合わせ

QSZクリップを弊社規格のヒートシンクと合わせてご使用になる場合、風の方向やフィンパターンによって、クリップが中心に配置できないことがあります。下の表を参考に取り付けの可否をご確認下さい。
なお、この表は寸法上の取り付け可否のみを示します。ご指定のヒートシンクが要求される冷却性能を満たしているか否かは ヒートシンク選択の手引き にて別途ご確認下さい。

QSZClip H QSZClip V

表の説明

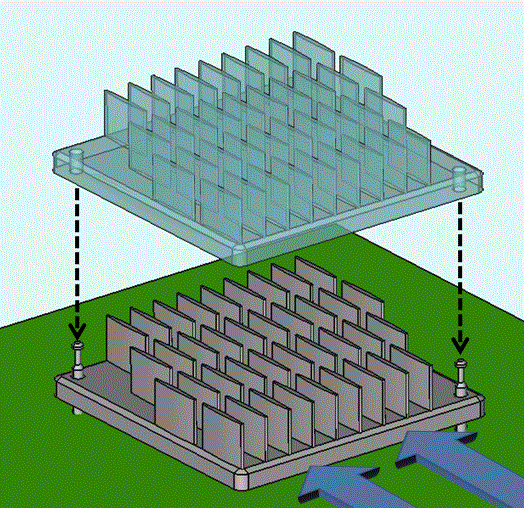

ヒートシンクのフィン方向に対し垂直方向に QSZクリップを固定する V (Vertical, 写真左) タイプと、平行方向に固定する H(Horizontal, 写真右)タイプの取り付け可否を示しています。取り付けの方向は、写真を参考に筐体内の風向によって決定してください。


表中の記号の意味

OK ヒートシンク中心での固定が可能です。
ヒートシンクの中心でなければ固定は可能です。
V 方向時には中心から大きくずれるためお勧めできません。
空欄 ご指定のヒートシンクは QSZクリップでの取り付けは不可です。
ヒートシンクの全高が高くなるにつれクリップが入りにくくなります。推奨は全高 15mm までです。

ヒートシンクの名前をクリックすると各製品の仕様・性能データを参照できます。

  QSZ39x39
QSZ39x39R
QSZ44x44
QSZ44x44R
QSZ49x49
QSZ49x49R
QSZ54x54
QSZ54x54R
QSZ58x58
QSZ58x58R
QSZ64x64
QSZ64x64R
V H V H V H V H V H V H
LPD19 OK* OK* OK* OK* OK* OK*
LPD25
LPD30 OK OK OK OK OK OK
LPD35
LPD40 OK OK OK OK OK
LPD45 OK OK OK OK
LPD50 OK OK OK
LPD54
LPD60 OK OK
MD30 OK OK OK OK OK OK
MD35
MD40 OK OK OK OK OK
MD45 OK OK OK OK
MD50
MD54 OK OK
MD60 OK
W15 OK* OK* OK* OK* OK* OK*
W30 OK OK OK OK OK OK
W35 OK OK OK OK OK OK
W40 OK OK OK OK OK OK OK OK OK OK
W45 OK OK OK OK OK OK OK OK
W48 OK OK OK
W54
W60
QSZ39x39
QSZ39x39R
QSZ44x44
QSZ44x44R
QSZ49x49
QSZ49x49R
QSZ54x54
QSZ54x54R
QSZ58x58
QSZ58x58R
QSZ64x64
QSZ64x64R
  V H V H V H V H V H V H
UB10 OK OK OK OK OK OK
UB19 OK* OK* OK* OK* OK* OK*
UB25 OK* OK OK* OK OK* OK OK* OK OK* OK OK* OK
UB30 OK OK OK OK OK OK
UB35 OK OK OK OK OK △* OK
UB40 OK* OK* OK* OK* OK*
UB45 OK* OK* OK* OK*
UB48 OK* OK* OK*
UB50 OK* OK* OK*
UB54
UB60
UBC60
Z/T/ST Z / T / ST シリーズには取り付けできません
S1519
S1525
S1530 OK OK OK OK OK OK OK OK OK OK OK OK
S1535
S1540
S1545
S1550 OK OK OK OK OK OK
S1555
S1560 OK OK
N19
N25
N30
N35
N40
N45
N50
N54
N60
CS40 OK OK OK OK OK OK OK OK OK OK
CS45 OK OK OK OK OK OK OK OK

トップへ戻る

クリップの荷重

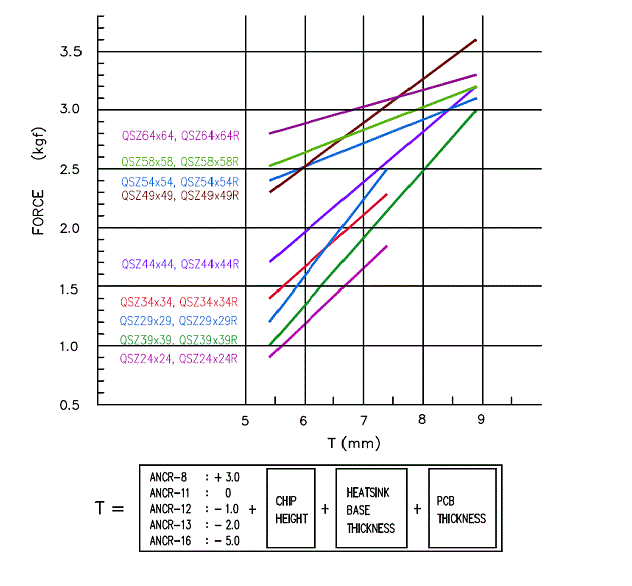

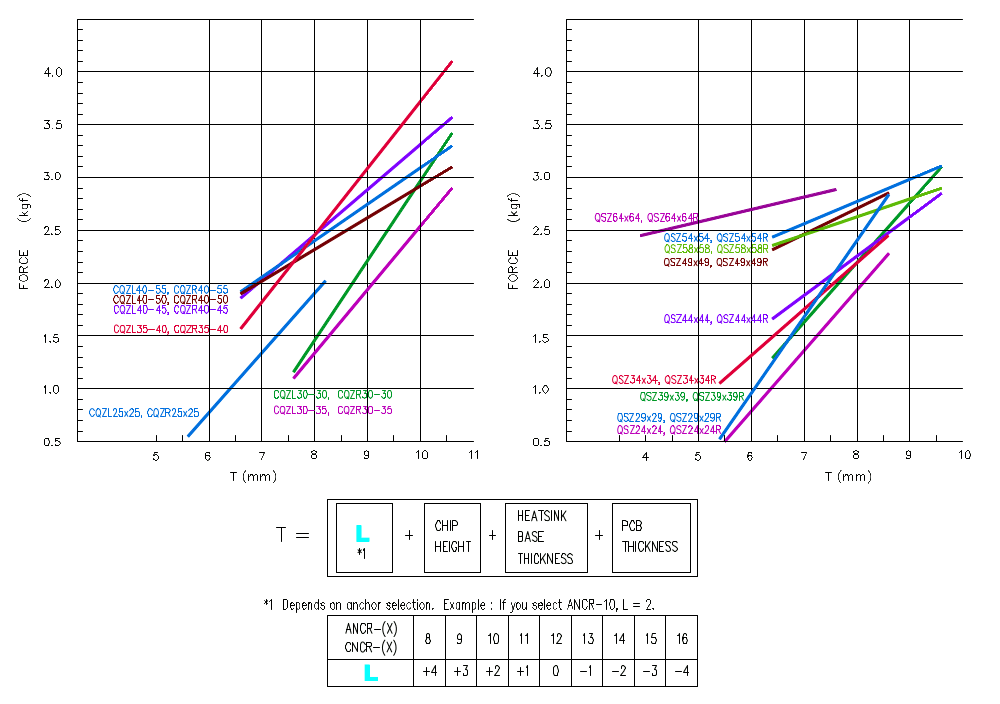

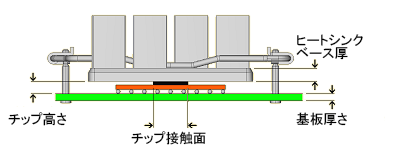

QSZクリップでヒートシンクを固定した際に熱源に掛かる荷重は、下の表より求めることが出来ます。なお、アンカー寸法、熱源高さ、PCB厚 等の公差もございますので、数値は参考値としてお考え下さい。

①. グラフ下に示す式からグラフの横軸の数値を求めます。
使用アンカーピン、熱源高さ、ヒートシンクベース厚 及び PCB厚 の情報が必要です。
②. ①で求めた 数値とご指定のQSZクリップの性能直線の交点から、取付け時のクリップの荷重(縦軸)を求めることが出来ます。

クリップの荷重

関連ページ

取り付け方法について
振動・衝撃試験の結果
