ファンモータ

ホーム - オンラインカタログ

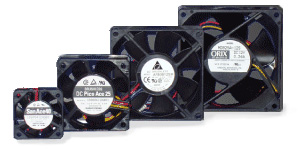

TITLE FAN Picture
ファンモータ
規 格 M42
 M60
 M63
 M64
サ イ ズ (mm) 40 x 40 x 10 60 x 60 x 25 60 x 60 x 10 60 x 60 x 13
メーカー 山洋電気 山洋電気 デルタ電子 デルタ電子
定格電圧 (DC V) 12 12 12 12
定格電流 (A) 0.07 0.11 0.18 0.24
定格回転数 (RPM) 6,200 3,800 4,800 5,400
最大風量 (m³/min) 0.15 0.53 0.60 0.785
最大静圧 (mmAq) 4.20 4.10 4.30 6.41
騒音 (dB[A]) 25 28 36.5 38
センサー 仕様 パルス パルス パルス パルス
リード線長 (mm)
(コネクタ含まず)		 320 +/- 20 300 +/- 20 317 +/- 10 102 +/- 10

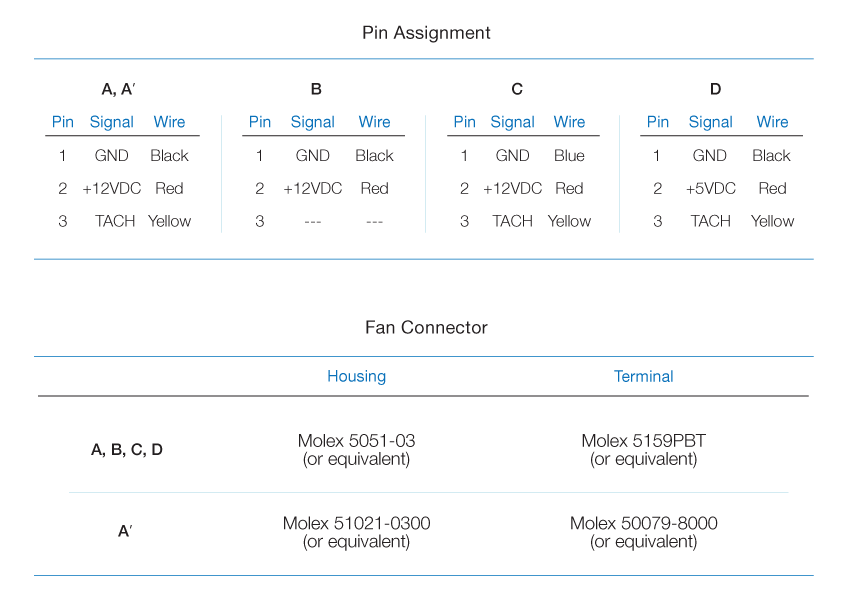

ピンアサイン
PINSIGNALWIRE
1GNDBLACK
2+12VDCRED
3TACHYELLOW
PINSIGNALWIRE
1GNDBLACK
2+12VDCRED
3TACHYELLOW
PINSIGNALWIRE
1GNDBLACK
2+12VDCRED
3TACHBLUE
PINSIGNALWIRE
1GNDBLACK
2+12VDCRED
3TACHBLUE
コネクタ Molex 5051-03
(or 相当品)
 Molex 5051-03
(or 相当品)
 Molex 5051-03
(or 相当品)
 Molex 2695-03
(or 相当品)
ピン Molex 5159PBT
(or 相当品)
 Molex 5159PBT
(or 相当品)
 Molex 2759T
(or 相当品)
 Molex 2759T
(or 相当品)
フィンガー ガード 無 無 無 無
  取扱説明書 取扱説明書 --- ---

規 格 M80
 M81
 M82
 M86
サ イ ズ (mm) 80 x 80 x 25.4 80 x 80 x 25.4 80 x 80 x 15 80 x 80 x 25
メーカー オリエンタルモータ デルタ電子 山洋電気 山洋電気
定格電圧 (DC V) 12 12 12 12
定格電流 (A) 0.25 0.34 0.09 0.37
定格回転数 (RPM) 3,800 4,000 2,000 4,500
最大風量 (m³/min) 1.00 1.32 0.57 1.50
最大静圧 (mmAq) 5.00 6.78 1.29 8.20
騒音 (dB[A]) 35 40 21 40
センサー 仕様 無 パルス パルス パルス
リード線長 (mm)
(コネクタ含まず)		 285 +/- 25 330 +/- 10 300 +/- 20 300 +/- 20
ピンアサイン
PINSIGNALWIRE
1GNDBLACK
2+12VDCRED
3------
PINSIGNALWIRE
1GNDBLACK
2+12VDCRED
3TACHBLUE
PINSIGNALWIRE
1GNDBLUE
2+12VDCRED
3TACHYELLOW
PINSIGNALWIRE
1GNDBLACK
2+12VDCRED
3TACHYELLOW
コネクタ Molex 5051-03
(or 相当品)
 Molex 5051-03
(or 相当品)
 Molex 5051-03
(or 相当品)
 Molex 5051-03
(or 相当品)
ピン Molex 5159PBT
(or 相当品)
 Molex 2759T
(or 相当品)
 Molex 5159PBT
(or 相当品)
 Molex 5159PBT
(or 相当品)
フィンガー ガード 付属 無 無 無
  取扱説明書 --- 取扱説明書 取扱説明書

規 格 M92P
 M93
Air Flow : 1 m³/min = 35.31 CFM
サ イ ズ (mm) 92 x 92 x 25.4 92 x 92 x 25.4
メーカー オリエンタルモータ 山洋電気
定格電圧 (DC V) 12 12
定格電流 (A) 0.24 0.10
定格回転数 (RPM) 3,400 2,100
最大風量 (m³/min) 1.30 1.04
最大静圧 (mmAq) 5.00 2.40
騒音 (dB[A]) 36 27
センサー 仕様 パルス パルス
リード線長 (mm)
(コネクタ含まず)		 285 +/- 25 300 +/- 20
ピンアサイン
PINSIGNALWIRE
1GNDBLACK
2+12VDCRED
3TACHYELLOW
PINSIGNALWIRE
1GNDBLUE
2+12VDCRED
3TACHYELLOW
コネクタ Molex 5051-03
(or 相当品)
 Molex 5051-03
(or 相当品)
ピン Molex 5159PBT
(or 相当品)
 Molex 5159PBT
(or 相当品)
フィンガー ガード 無 無
  取扱説明書 取扱説明書

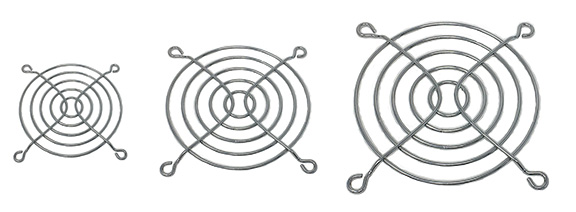

フィンガー ガード
規 格 対応ファンサイズ (mm) 対応ファン規格
FG60
 60 x 60 ファン M60 , M63 , M64 Finger Guard
FG80
 80 x 80 ファン M80 , M81 , M82 , M86
FG92
 92 x 92 ファン M92P , M93
